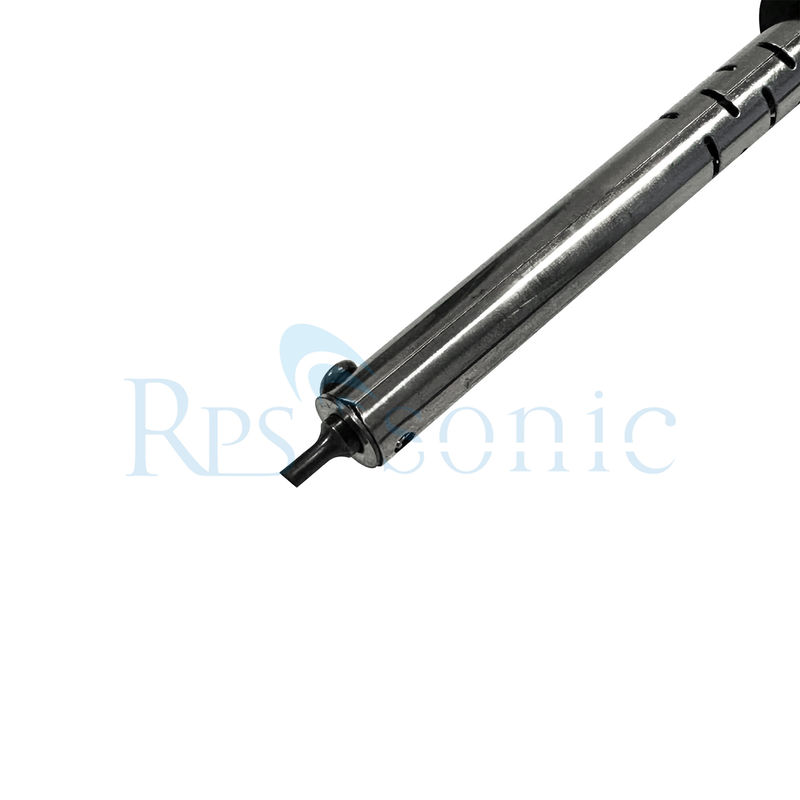

Ultrasone soldeermachines voor glas en pcb

Een ultrasone soldeermachine is een gespecialiseerd soldeergereedschap dat gebruikmaakt van ultrasone technologie om het soldeerproces te verbeteren.

Werkingsbeginsel

Ultrasone trillingsopwekking: het ultrasone soldeerstalen is uitgerust met een ultrasone omvormer.Deze transducer zet elektrische energie om in hoogfrequente mechanische trillingen in het ultrasone frequentiebereik, meestal tussen 20 kHz en 100 kHz.
Wanneer de punt van het soldeersysteem in aanraking komt met de soldeer en het te solderen werkstuk, worden de ultrasone trillingen overgebracht naar het verbindingsgebied van de soldeer.De hoge frequentie trillingen verstoren de oxide laag op het oppervlak van het werkstuk en de soldeerDit maakt het mogelijk dat de soldeer de oppervlakken effectiever nat maakt en de micro-scheuren en poriën van het werkstuk doordringt, wat resulteert in een sterker en betrouwbaarder soldeersluiting.

Voordelen

Uitstekend natte vermogen: het kan het natte effect van de soldeer op het werkstuk aanzienlijk verbeteren.het kan moeilijk zijn om een goede bevochtiging te bereiken op sommige materialen met een slechte soldeerbaarheidHet ultrasone soldeersysteem kan dit probleem echter overwinnen en zorgt voor een uniformer en completer soldeersnoer.
Hoogwaardige soldeersluitingen: Door een betere soldeerpenetratie en -aansluiting te bevorderen, helpt ultrasone soldering om soldeersluitingen met een hogere sterkte en betere elektrische geleidbaarheid te vormen.Dit is met name belangrijk in toepassingen waar hoge betrouwbaarheid vereist is, zoals in de elektronica-industrie voor de vervaardiging van printplaten.
Verminderde thermische schade: in vergelijking met traditionele soldeermethoden die voornamelijk op hoge temperaturen zijn gebaseerd om de soldeer te smelten, is de thermische schade van de soldeermethode aanzienlijk lager dan bij traditionele soldeermethoden.Ultrasone soldering kan goede soldeerresultaten bereiken bij relatief lagere temperaturenDit helpt het risico op thermische beschadiging van het werkstuk te verminderen, vooral voor warmtegevoelige onderdelen en materialen.
Geschikt voor verschillende materialen: het kan worden gebruikt voor het solderen van een breed scala aan materialen, waaronder sommige moeilijk te solderen metalen zoals aluminium en koper.De ultrasone trillingen kunnen de oxide lagen op deze materialen afbreken, waardoor een succesvol solderen mogelijk is.

Toepassingen

Elektronicaproductie: Het wordt veel gebruikt bij de productie van printplaten (PCB's), voor het solderen van componenten zoals weerstanden, condensatoren, geïntegreerde schakelingen, enz. op het PCB.De hoge nauwkeurigheid en betrouwbaarheid van de ultrasone soldering zorgen voor de kwaliteit van elektronische producten.
Automobielindustrie: In de productie van automobielelektronica, zoals de productie van motorbesturingseenheden, power electronics-modules en automobielkabels,Ultrasone soldering wordt gebruikt om betrouwbare verbindingen tussen verschillende componenten te bereiken.
Luchtvaart en defensie: vanwege de hoge betrouwbaarheid en het vermogen om met hoogwaardige materialen om te gaan, wordt ultrasone soldering gebruikt bij de productie van luchtvaart- en defensie-elektronica,waar de kwaliteit en betrouwbaarheid van de soldeersluitingen van het grootste belang zijn.
Juwelen maken: Het wordt ook gebruikt in de juwelenindustrie voor het solderen van edelmetaal en edelstenen.De nauwkeurige beheersing en het zachte soldeerproces van het ultrasone solderen helpen om schade aan de delicate materialen te voorkomen en de kwaliteit van de sieraden te waarborgen.

Structuur

Ultrasone generator: dit is het kerncomponent dat hoogfrequente elektrische signalen genereert om de ultrasone omvormer aan te drijven.Het heeft meestal functies zoals frequentieregeling en stroomregeling om zich aan te passen aan verschillende soldeervereisten.
Ultrasone transducer: Zoals eerder vermeld, zet het elektrische energie om in mechanische trillingen.De transducer is meestal gemaakt van piezo-elektrische materialen die het piezo-elektrische effect vertonen, wat betekent dat ze kunnen vervormen wanneer een elektrisch veld wordt aangebracht en een elektrisch veld genereren wanneer ze worden vervormd.
Soldeerspits: De punt van het soldeerspit is ontworpen om de ultrasone trillingen naar de soldeer en het werkstuk over te brengen.Het is meestal gemaakt van warmtebestendige en elektrisch geleidende materialen zoals koper- of wolfraamlegeringDe vorm en grootte van het soldeerpunt kunnen worden aangepast aan verschillende soldeertoepassingen.
Handleiding en koelsysteem: De handgreep van het ultrasone soldeersysteem is ontworpen voor een gemakkelijke bediening en grip.Het kan ook een koelsysteem bevatten om oververhitting van de omvormer en andere onderdelen tijdens het gebruik te voorkomen.Dit wordt meestal bereikt door middel van luchtkoeling of waterkoeling.
