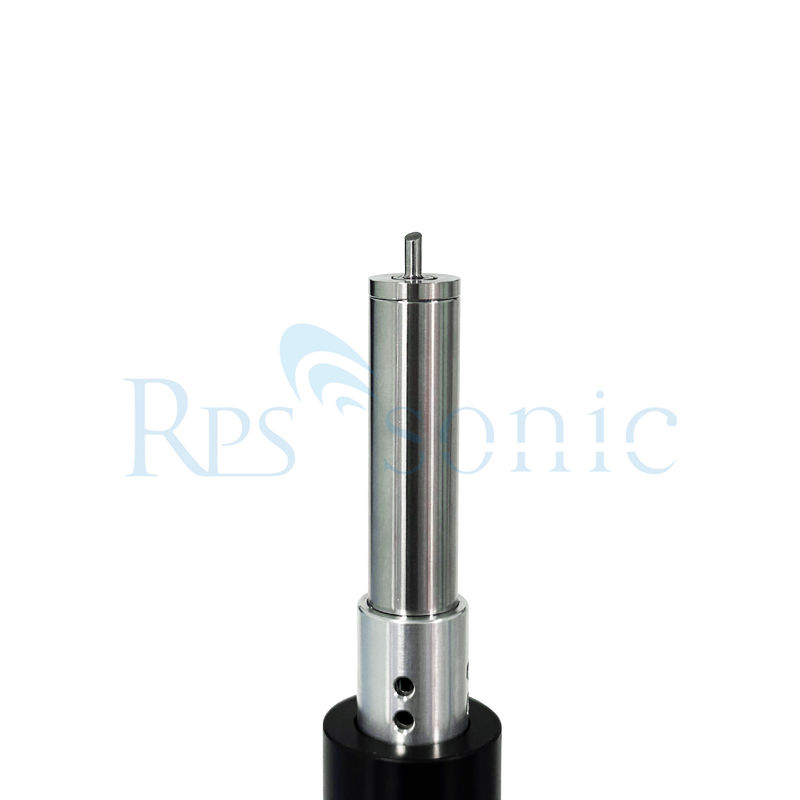

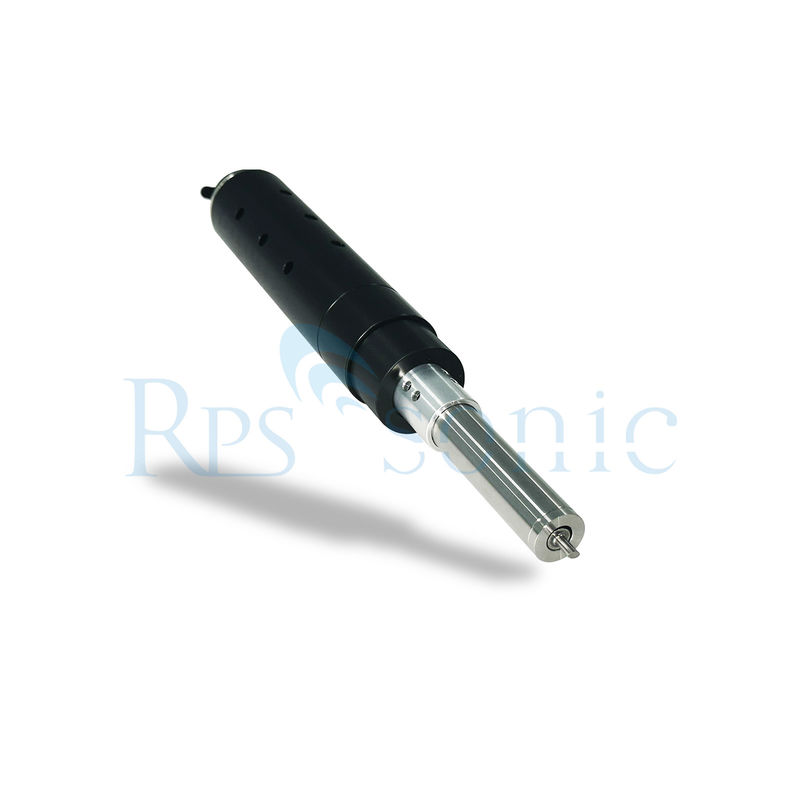

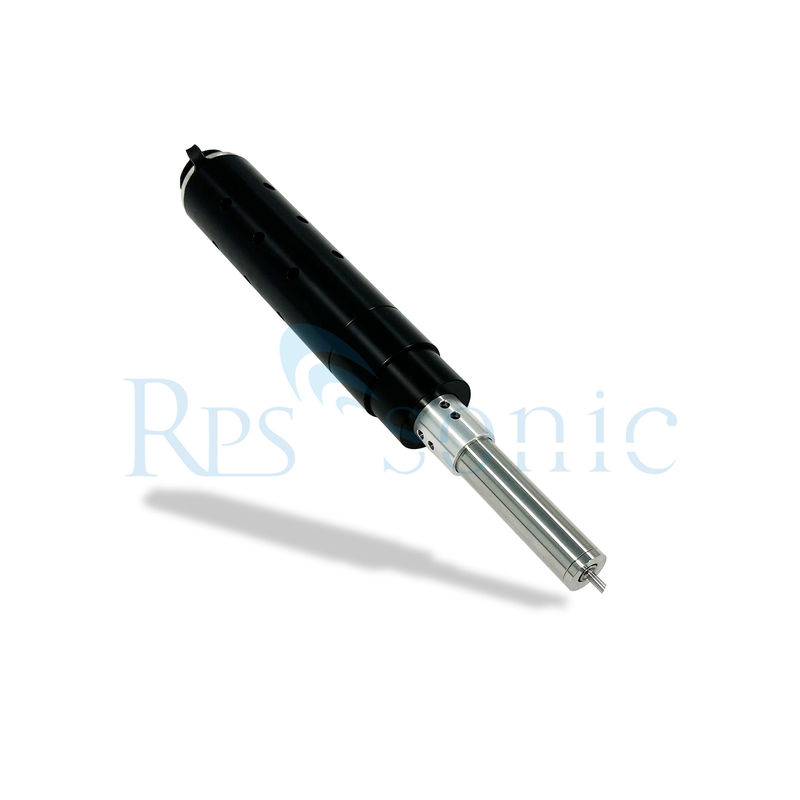

Handheld ultrasone soldeerstalen Nieuw rollend krulstalen
Eenultrasoonsoldeerselis een gespecialiseerd soldeergereedschap dat gebruikmaakt van ultrasone trillingen om het soldeerproces te verbeteren, met name voor uitdagende materialen zoals non-ferrometalen, geplatte componenten,of oppervlakken met hardnekkige oxidenDit is een gedetailleerde uiteenzetting van de kenmerken, werkingsprincipes, toepassingen en voordelen:
In tegenstelling tot de traditionele soldeersystemen die uitsluitend op warmte zijn gebaseerd, combineren ultrasone soldeersystemenwarmtemetmechanische trillingen met hoge frequentieDe belangrijkste mechanismen zijn:
- Vibratie-geassisteerd schoonmaken: De ultrasone golven genereren micro-cavitaties en scheerkrachten die afbrekenoxidelagenDit is van cruciaal belang omdat oxiden (bijv. op aluminium, koper of roestvrij staal) het goed hechten van de soldeer kunnen voorkomen.
- Verbeterde bevochtiging: Door het verwijderen van oxiden kan de soldeer (vaak loodvrije of gespecialiseerde legeringen) het oppervlak effectiever bevochtigen en een sterke metallurgische band vormen.
- Warmteoverdracht: Het ijzer levert nog steeds warmte-energie om de soldeer te smelten, maar de ultrasone trillingen verbeteren het proces aanzienlijk.

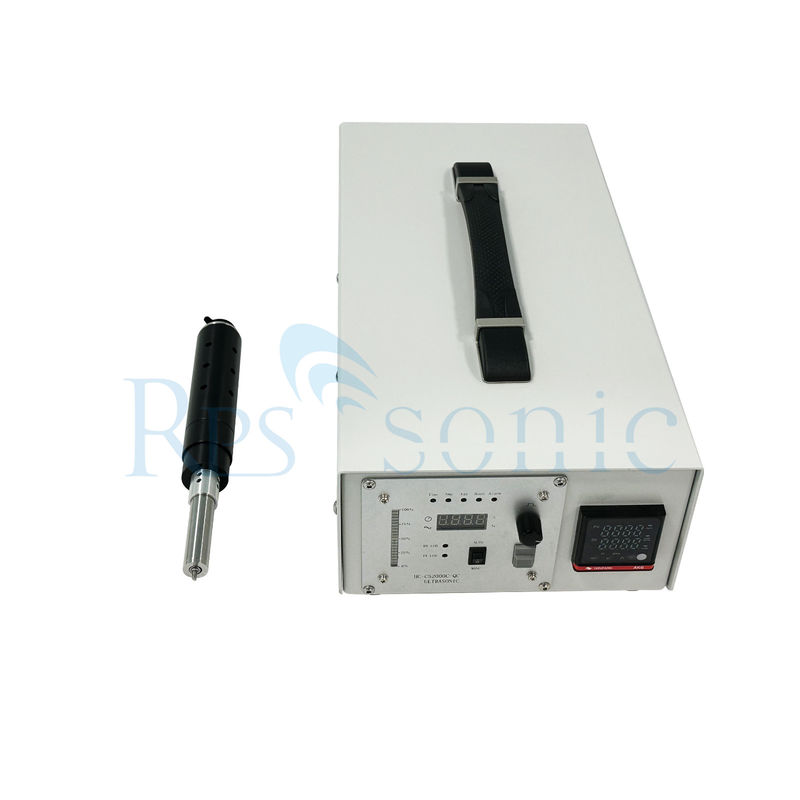

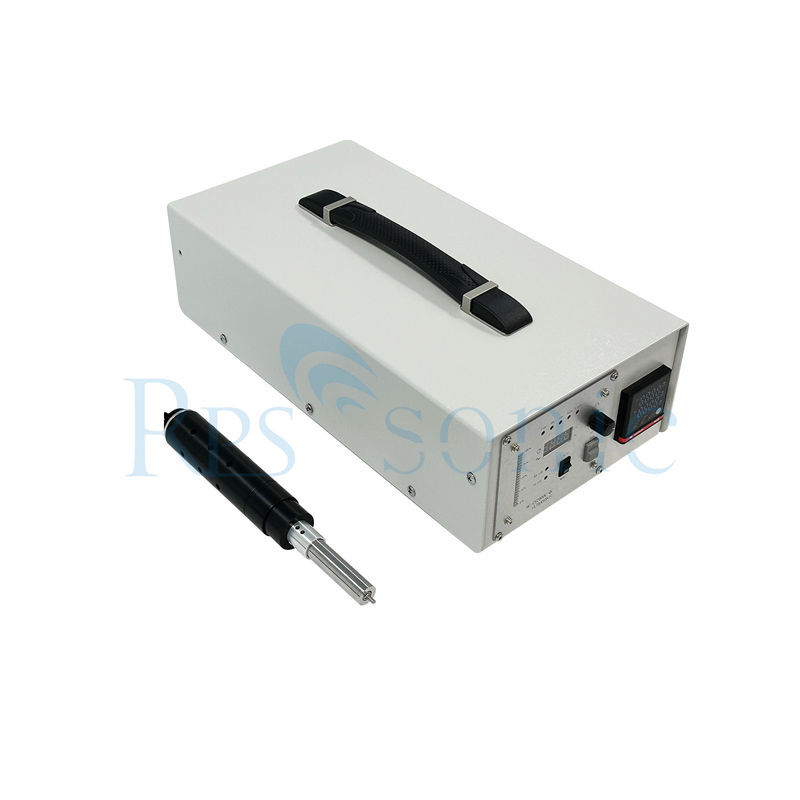

Een ultrasone soldeermachine omvat typisch:
- Ultrasone transducerHet omzet elektrische energie in mechanische trillingen.

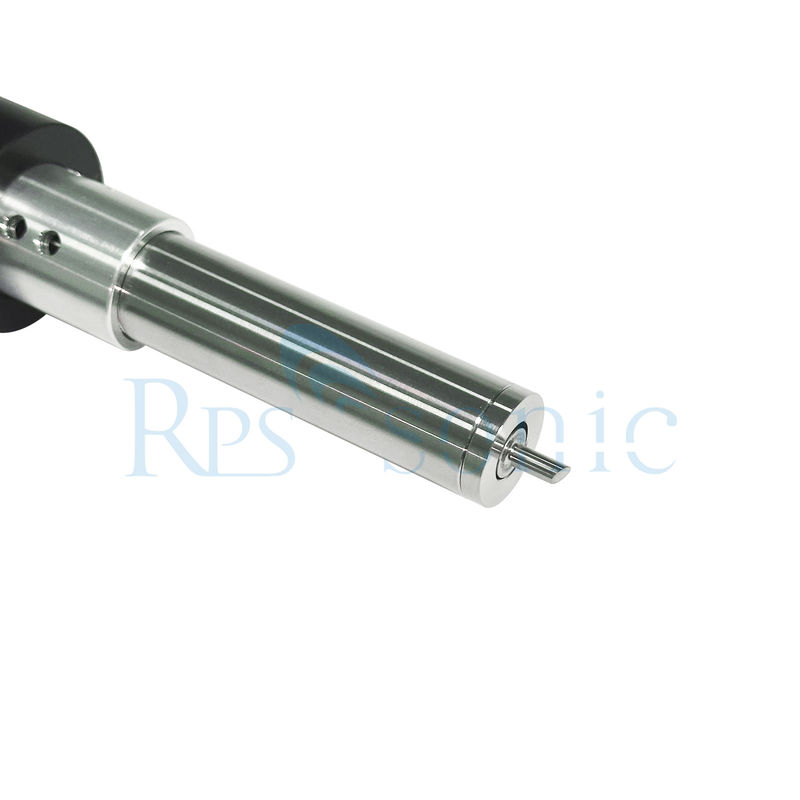

- Soldeerstips: Leidt zowel warmte als ultrasone golven naar het werkstuk. De punt is vaak gemaakt van duurzame materialen (bijv. titanium of bekleed staal) om hoge frequentie trillingen te weerstaan.
- Stroomvoorziening: Levert zowel warmte (via een verwarmingselement) als ultrasone energie aan de omvormer.
- ControleinheidHet instelt parameters zoals temperatuur, trillingsamplitude en soldeertijd.
Ultrasone soldering is ideaal voor scenario's waarin de traditionele soldering mislukt als gevolg van oxidatie of materiaalcomplexiteit.
- Elektronische industrie: Soldering van aluminium- of kopercomponenten in printplaten, met name voor toepassingen met een hoge betrouwbaarheid, zoals lucht- en ruimtevaart of automobielelektronica.
- Juwelen en metaalbewerking: Samenvoeging van niet-ijzeren metalen (bijv. zilver, goud, aluminium) zonder overmatige hitte, waardoor delicate ontwerpen kunnen worden beschadigd.
- Productie van zonnepanelen: Binding van aluminium- of koperen banden aan zonnecellen, waar oxidelagen overheersen.
- Medische hulpmiddelen: Het solderen van kleine onderdelen in medische apparatuur, waarvoor nauwkeurige en schone verbindingen nodig zijn.
- Herstelwerkzaamheden: ontsouten of herbewerken van onderdelen op geoxideerde of gecorrodieerde platen.
| Kenmerken |
Ultrasone soldering |
Traditioneel solderen |
| Verwijdering van oxiden |
Automatisch via ultrasone trillingen. |
Het vereist vloeistof of handmatig schoonmaken. |
| Soldeerbevochtiging |
Uitstekend, zelfs op moeilijke metalen. |
Slecht op geoxideerde oppervlakken zonder flux. |
| Fluxafhankelijkheid |
Verminderde behoefte aan stroom (milieuvriendelijk). |
Zware afhankelijkheid van de stroom (kan residuen veroorzaken). |
| Blootstelling aan hitte |
Minder warmte vereist, waardoor het risico op schade wordt verminderd. |
Een hogere hitte kan gevoelige onderdelen beschadigen. |
| Gezamenlijke kracht |
Sterkere, betrouwbaarder banden. |
Variabel, afhankelijk van de schoonheid van het oppervlak. |
- Kosten: Ultrasone soldeerstalen zijn duurder dan traditionele modellen vanwege de toegevoegde omvormer en elektronica.
- Complexiteit: vereist een zorgvuldige kalibratie van de temperatuur- en trillingsinstellingen voor verschillende materialen.
- Tip slijtage: De soldeerpunt kan sneller afbreken door voortdurende trillingen, waardoor regelmatig vervangen moet worden.
- Geluid: Ultrasone trillingen kunnen hoge geluiden produceren (hoewel vaak onder het menselijk gehoorbereik, afhankelijk van de frequentie).
- Handheld-eenheden: Draagbaar voor handmatige soldeerwerkzaamheden (bijv. reparatiewerkzaamheden of kleine productie).
- Systemen die op een bank zijn gemonteerd: industriële modellen voor geautomatiseerde assemblagelijnen, die een nauwkeurige beheersing van warmte en trillingen bieden.
- Ultrasone soldeergeweren: Combineer soldering en fluxtoepassing in één gereedschap, waardoor de efficiëntie wordt geoptimaliseerd.
- Flusreductie: Door de afhankelijkheid van chemische stromen tot een minimum te beperken, vermindert ultrasone soldering gevaarlijk afval en verbetert de veiligheid op de werkplek.
- Warmtebeheer: Een lagere warmteafgifte vermindert het risico op brandwonden of thermische schade aan onderdelen.
Ultrasone soldeerbomen zijn onmisbaar voor het samenvoegen van lastige materialen waar traditionele methoden tekort schieten.sterkere soldeerslijmen met minder chemische middelen, waardoor ze waardevol zijn in industrieën die hoge precisie en betrouwbaarheid vereisen.professionele resultaten.
Ultrasone soldeerstenen spelen een cruciale rol in de elektronische productie, met name voor taken waarbijniet-ijzeren metalen,oppervlakken die gevoelig zijn voor oxidatie, ofgevoelige componentenHieronder volgen de gebruikelijke toepassingen op dit gebied, samen met technische inzichten en voorbeelden:
Aluminium is licht en kosteneffectief, maar vormt eendikke, hardnekkige oxidelaag (Al2O3)Ultrasone soldering lost dit op door:
- Het afbreken van oxiden: Trillingen verstoren de Al2O3-laag, waardoor soldeer (bijv. aluminium-tin legeringen) zich rechtstreeks aan het metaal kan binden.
- Toepassingen:
- Energie-elektronica: binding van aluminiumwarmtezuigers aan PCB's in vermogenversterkers of spanningsregulatoren om de warmteafvoer te verbeteren.
- Automobiele elektronica: Soldering van aluminium draden of eindpunten in auto-sensoren, LED-koplampen of batterijbeheersystemen (BMS) voor elektrische voertuigen (EV).
- Consumentenelektronica: Het aansluiten van aluminiumhulzen of -schilden aan PCB's in smartphones of laptops voor het onderdrukken van elektromagnetische interferentie (EMI).
Hoewel koper gemakkelijker soldeert dan aluminium,oxidatie(bijv. CuO/Cu2O) envariaties in de dikte van de bekledingUltrasone soldering verbetert:
- Het natmaken van geoxideerd koper: wordt gebruikt bij verouderde of blootgestelde kopersporen op PCB's tijdens reparatie of herbewerking.
- Toepassingen:
- Hoogstroomcircuits: Soldering van dikke koperen bussen of sporen in omvormers, motoren of batterijpakketten (bijv. in elektrische voertuigen of hernieuwbare energiesystemen).
- Flexible PCB's: Binding van koperflex sporen aan starre PCB's, waarbij traditionele warmte flexibele substraten kan beschadigen.
- Met koper geplatte onderdelen: Zorg voor betrouwbare verbindingen op koperen verbindingen, schakelaars of relais.
Deze metalen zijn bestand tegen corrosie, maar hebbenslechte soldeerbaarheidUltrasone soldering maakt het mogelijk:
- Directe metallurgische binding: Door het verwijderen van oxiden hecht de soldeer (vaak met nikkel- of zilvergehalte) zich aan zonder overmatige vloeistof.
- Toepassingen:
- Industriële elektronica: Soldering van roestvrijstalen beugels of behuizingen voor PCB's in ruwe omgevingen (bijv. fabrieksautomatisering, olie/gasapparatuur).
- Medische hulpmiddelen: Binding van met nikkel beklede componenten in pacemakers, MRI-apparatuur of chirurgische hulpmiddelen, waarbij biocompatibiliteit en betrouwbaarheid van cruciaal belang zijn.
De milieuvoorschriften (bv. RoHS) stimuleren het gebruik van loodvrije soldeermiddelen (bv. Sn-Ag-Cu), diehogere smeltpunteneneen slechter vochtvermogenUltrasone soldering behandelt dit door:
- Vermindering van de oppervlaktespanning: Vibraties helpen loodvrije soldeerstromen in strakke spleten of fijne componenten.
- Toepassingen:
- PCB's met een hoge dichtheid: microprocessoren voor solderen, BGA's (ball grid arrays) of QFN's (quad flat lead-free packages) met minimale fluxresidu.
- Elektronica voor de lucht- en ruimtevaart: Voldoen aan de strenge normen voor loodvrije verbindingen met een lage uitstoot van gassen in avionics of satellietcomponenten.
|
|
|
|
|
Ultrasone amplitude verstelbaar
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
