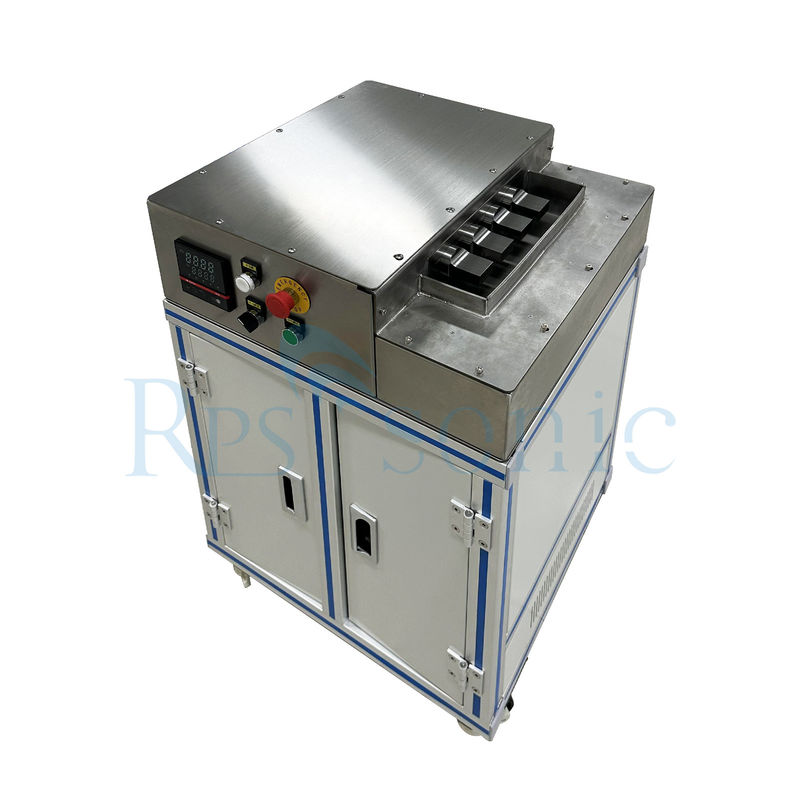

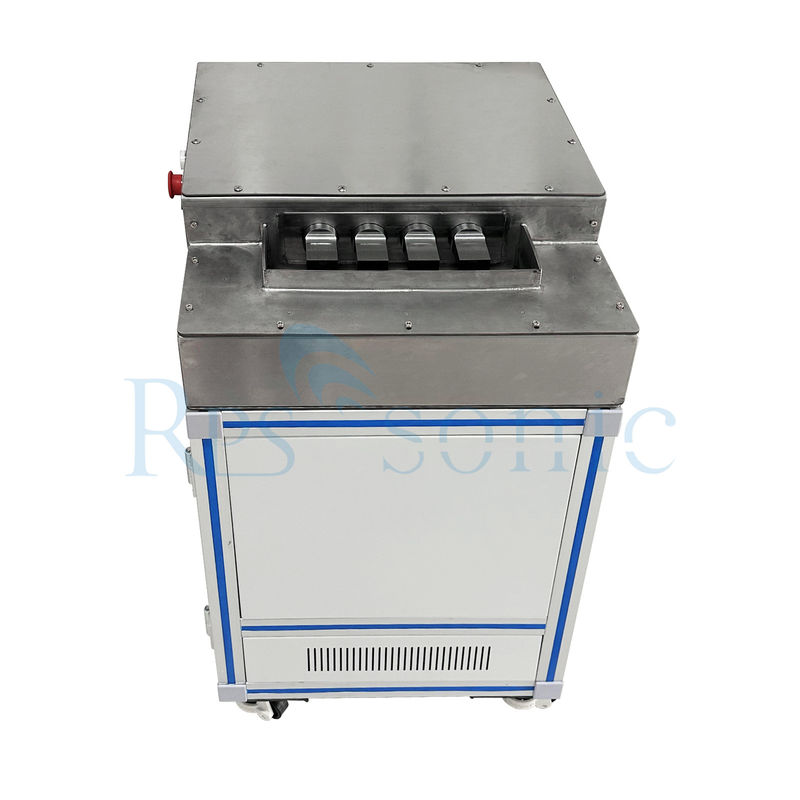

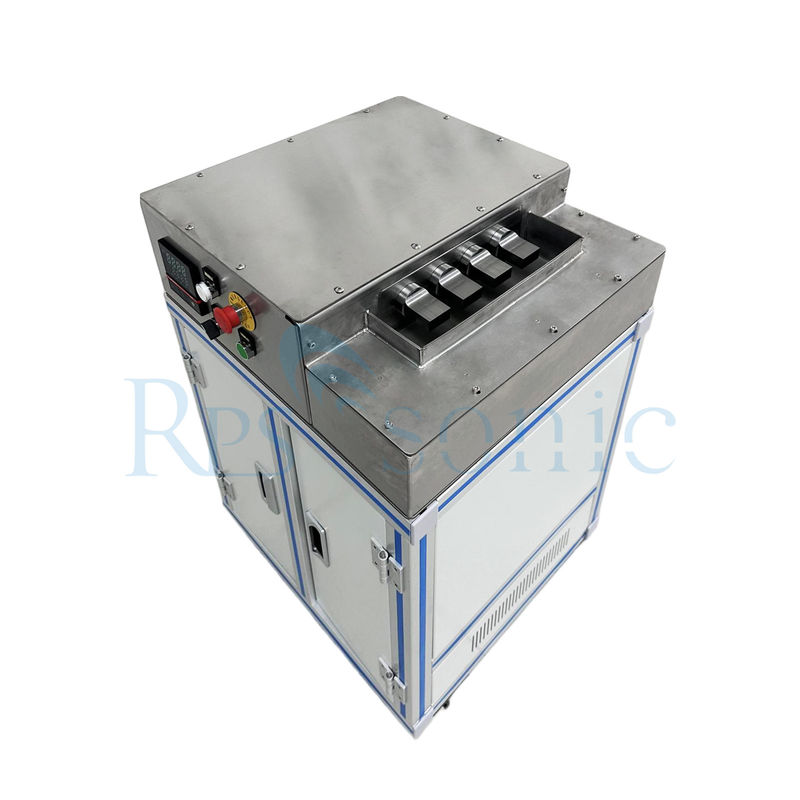

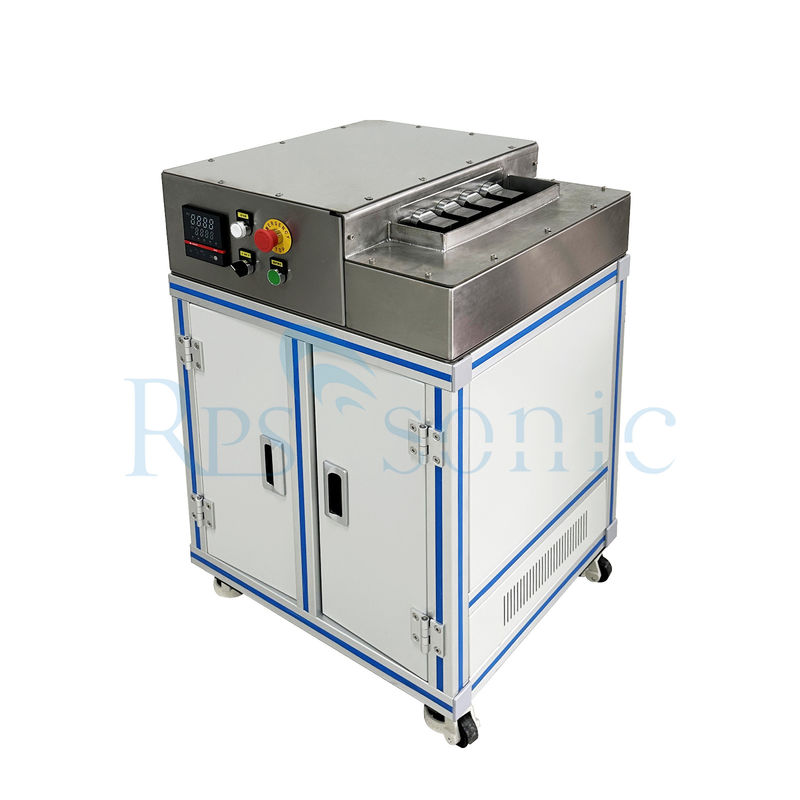

Ultrasone vertinmachine voor aluminiumdraad

Ultrasone Vertinmachine voor Aluminium Draad

Wat is een ultrasone vertinmachine?

Een ultrasone vertinmachine is een gespecialiseerd apparaat dat wordt gebruikt in de elektronica-industrie. Het maakt gebruik van ultrasone golven om het vertinproces te verbeteren, waarbij metalen oppervlakken worden gecoat met een laag tin. Dit is met name belangrijk voor het verbeteren van de soldeerbaarheid en het voorkomen van corrosie op componenten zoals draden, connectoren en printplaten.

Belangrijkste Kenmerken van Ultrasone Vertinmachines:

Ultrasone Technologie: Maakt gebruik van geluidsgolven met hoge frequentie om microscopische cavitatiebellen te creëren in een vloeibaar bad, wat helpt bij het verwijderen van verontreinigingen en het verbeteren van de hechting van het tin.

Efficiëntie: De ultrasone werking maakt snellere en uniformere vertinning mogelijk in vergelijking met traditionele methoden.

Kwaliteit: Produceert een gladdere en consistentere tinlaag, wat de elektrische geleidbaarheid en levensduur van de componenten verbetert.

Milieuvriendelijk: Gebruikt vaak minder schadelijke chemicaliën in vergelijking met conventionele vertinprocessen, waardoor de milieu-impact wordt verminderd.

Veelzijdigheid: Geschikt voor diverse materialen en componentvormen, waardoor het nuttig is in meerdere toepassingen.

Toepassingen:

Elektronica Productie: Gebruikt voor het voorbereiden en coaten van elektronische componenten voor solderen.
Automotive Industrie: Vertinnen van connectoren en bedrading om de betrouwbaarheid te vergroten.
Telecommunicatie: Coaten van componenten om effectieve signaaloverdracht te garanderen.

Over het algemeen zijn ultrasone vertinmachines essentieel voor het garanderen van hoogwaardige oppervlakteafwerkingen in elektronische componenten, wat bijdraagt aan betere prestaties en betrouwbaarheid in eindproducten.

Waarom Ultrasoon Vertinnen voor Aluminium Draad Gebruiken?

Breekt Aluminiumoxide Laag

Aluminium vormt van nature een oxide laag (Al₂O₃), die een goede soldeerverbinding voorkomt.

Ultrasone cavitatie (20-40 kHz) verstoort deze laag, waardoor gesmolten soldeer kan hechten.

Fluxvrij Solderen

Vermindert of elimineert de noodzaak van chemische flux, waardoor het proces schoner en milieuvriendelijker wordt.

Sterkere, Betrouwbaardere Verbinding

Zorgt voor een uniforme soldeercoating zonder holtes of zwakke plekken.

Sneller & Efficiënter Dan Traditionele Methoden

Ultrasone vertinmachines gebruiken het cavitatie-effect en mechanische trillingen die door ultrasoon geluid in gesmolten tin vloeistof worden gegenereerd om een vertinbehandeling op het metalen oppervlak te bereiken. Het specifieke proces is als volgt:
Generatie van hoogfrequente elektrische signalen: De ultrasone generator genereert hoogfrequente elektrische signalen, meestal met een frequentie van ongeveer 20-30 kHz.
Signaalversterking en -conversie: Nadat het elektrische signaal is versterkt door de luidspreker, wordt het overgedragen aan de ultrasone transducer, die het elektrische signaal omzet in mechanische trillingen en hoogfrequente geluidsgolven genereert.

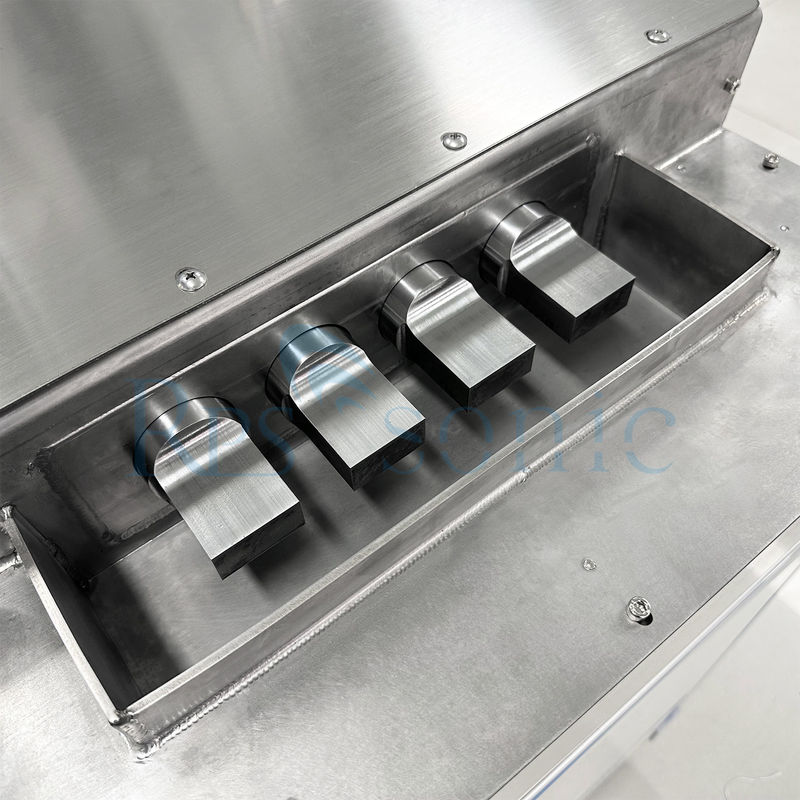

Verwijdering van de oxidelaag: De geluidsgolf wordt overgedragen naar de werkkop, die trillingen op de tinvloeistof toepast om kleine bubbels in de gesmolten tinvloeistof te genereren. Wanneer de geluidsdruk een bepaalde waarde bereikt, zetten de bubbels zich snel uit en sluiten zich dan plotseling, waardoor schokgolven en microjets ontstaan. Deze fysieke effecten kunnen de oxidelaag op het metalen oppervlak vernietigen en verwijderen.
Penetratie en hechting van tinvloeistof: De vibratie-energie duwt het vloeibare tin in de microporiën en openingen van het metaal, zodat de tinvloeistof het metalen oppervlak kan bevochtigen en een uniforme en stevige tinlaag erop kan vormen, waardoor soldeerholtes worden geëlimineerd en de hechting en afdichting tussen lasverbindingen of tussen tin en lasverbindingen wordt verbeterd.

Welke industrieën nemen momenteel ultrasone vertin technologie over?

Ultrasone vertin technologie wordt in verschillende industrieën overgenomen, voornamelijk vanwege de efficiëntie en superieure kwaliteit. Hier zijn enkele belangrijke sectoren die deze technologie gebruiken:

1. Elektronica Productie

Veel gebruikt voor het vertinnen van printplaten, connectoren en elektronische componenten om de soldeerbaarheid te verbeteren en corrosie te voorkomen.

2. Automotive Industrie

Toegepast voor het vertinnen van kabelbomen, connectoren en elektronische regelunits, wat zorgt voor betrouwbare verbindingen en prestaties.

3. Telecommunicatie

Gebruikt voor het coaten van componenten zoals antennes, printplaten en connectoren, wat de signaaloverdracht en duurzaamheid verbetert.

4. Lucht- en Ruimtevaart

Overgenomen voor kritieke componenten waar betrouwbaarheid en prestaties van het grootste belang zijn, met name in bedrading en elektronische assemblages.

5. Medische Apparaten

Gebruikt bij de productie van medische apparatuur en apparaten waar hoogwaardige, betrouwbare verbindingen essentieel zijn voor veiligheid en functionaliteit.

6. Hernieuwbare Energie

Geïmplementeerd in de productie van zonnepanelen en windturbinecomponenten om elektrische verbindingen en weerstand tegen omgevingsfactoren te verbeteren.

7. Industriële Apparatuur

Gebruikt voor het vertinnen van connectoren en bedrading in diverse industriële machines, wat de operationele efficiëntie en levensduur verbetert.

8. Consumentenelektronica

Overgenomen voor de productie van items zoals smartphones, computers en huishoudelijke apparaten, waar kwaliteit en prestaties cruciaal zijn.

9. Defensie

Toegepast in de productie van veilige en betrouwbare elektronische systemen die worden gebruikt in defensietoepassingen, wat zorgt voor hoge normen van kwaliteit en duurzaamheid.

Kunt u het ultrasone vertinproces gedetailleerder uitleggen?

Het ultrasone vertinproces omvat verschillende belangrijke stappen en maakt gebruik van ultrasone technologie om het vertinnen van metalen oppervlakken te verbeteren. Hier is een gedetailleerde uitsplitsing van het proces:

1. Voorbereiding van Componenten

Reiniging: Vóór het vertinnen moeten componenten grondig worden gereinigd om verontreinigingen zoals oliën, vuil en oxidatie te verwijderen. Deze stap is cruciaal om een goede hechting van de tinlaag te garanderen.
Inspectie: Componenten worden geïnspecteerd op defecten of onregelmatigheden die het vertinproces kunnen beïnvloeden.

2. Ultrasone Reiniging

Ultrasoon Bad: De componenten worden ondergedompeld in een vloeibare reinigingsoplossing (vaak op waterbasis) in een ultrasone reinigingstank.
Ultrasone Golven: Geluidsgolven met hoge frequentie worden gegenereerd met behulp van transducers, wat snelle drukveranderingen in de vloeistof veroorzaakt. Dit leidt tot de vorming en instorting van microscopische bubbels (cavitatie).
Effectieve Reiniging: De cavitatie-actie verwijdert effectief verontreinigingen van het oppervlak van de componenten, wat zorgt voor een schoon substraat voor het vertinnen.

3. Vertinproces

Vertinbad: Na het reinigen worden de componenten overgebracht naar een vertinbad dat gesmolten tin of een tinlegering bevat.
Ultrasone Toepassing: Ultrasone golven worden toegepast tijdens het vertinproces. Dit helpt bij:

Verbeteren van Warmteoverdracht: De trillingen verhogen de beweging van tindeeltjes, wat zorgt voor een betere warmteoverdracht en snellere smelting.
Verbeteren van Bevochtiging: De ultrasone golven vergemakkelijken de bevochtiging van het substraat met het gesmolten tin, wat zorgt voor een uniforme coating.

Tijd- en Temperatuurregeling: Het proces wordt gecontroleerd op optimale tijd en temperatuur om de gewenste dikte en kwaliteit van de tinlaag te bereiken.

4. Koeling en Stollen

Koeling: Nadat de componenten zijn gecoat, worden ze uit het vertinbad gehaald en afgekoeld. Het koelproces stolt de tinlaag.
Inspectie van de Coating: De dikte en kwaliteit van de tinlaag worden geïnspecteerd om ervoor te zorgen dat ze aan de specificaties voldoen.

5. Nabehandeling na Vertinnen

Afwerkingsprocessen: Aanvullende processen, zoals polijsten of verder reinigen, kunnen worden toegepast om de oppervlakteafwerking te verbeteren of de componenten voor te bereiden op assemblage.
Kwaliteitscontrole: Definitieve inspecties worden uitgevoerd om ervoor te zorgen dat de componenten voldoen aan alle vereiste normen voordat ze worden verzonden voor gebruik in de productie.

Voordelen van Ultrasoon Vertinproces

Verbeterde Reiniging: De ultrasone reinigingsstap zorgt ervoor dat oppervlakken vrij zijn van verontreinigingen, wat cruciaal is voor hechting en prestaties.
Uniforme Coating: De toepassing van ultrasone golven tijdens het vertinnen bevordert een gelijkmatige verdeling van de tinlaag.
Efficiëntie: Het proces vermindert de benodigde tijd voor reiniging en vertinning, waardoor de algehele productie-efficiëntie toeneemt.

Samenvattend combineert het ultrasone vertinproces geavanceerde reinigings- en coatingtechnieken om hoogwaardige, betrouwbare componenten te produceren die geschikt zijn voor diverse toepassingen in de elektronica en andere industrieën.
